SEIL/X1のコンソールケーブル自作

ヤフオクで落札したSEIL/X1を使うためにコンソールケーブルを用意したのでその紹介をします。

SEIL/X1はコンソールポートのピンアサインがCiscoなどとは異なっているため、いつものコンソールケーブルは使うことができません。そこで、SEIL/X1を使うためのケーブルをかしめることにしました。

公式マニュアルや先人の記事などにはSEIL/X1のRJ45ポートからD-Sub 9ピンに接続するための情報が載っています。ただ、PC側がUSBのCisco用コンソールケーブルしか持っていないので、できればD-Subコネクタを介したくないと思っていました。

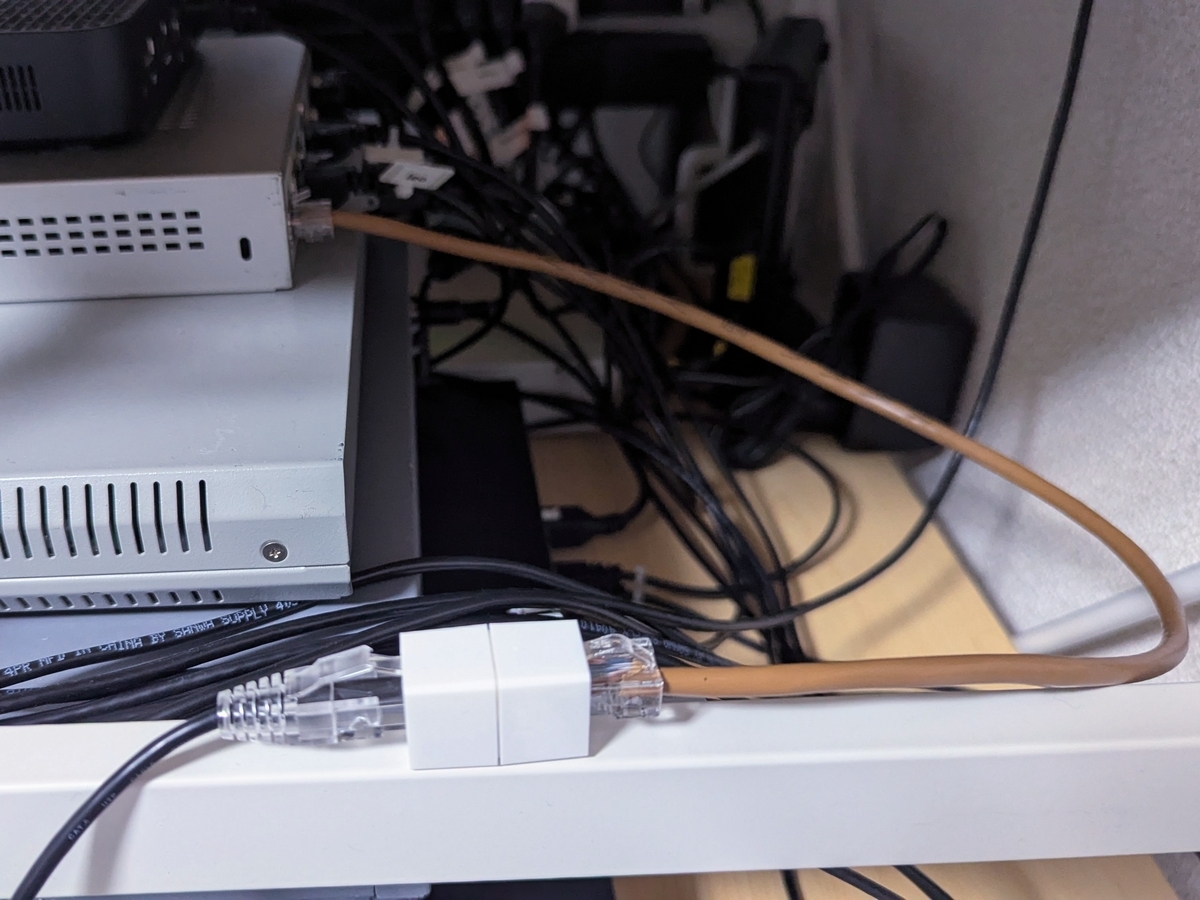

そこで、SEILのRJ45のコンソールポートのピンアサインからCiscoのRJ45のコンソールポートのピンアサインに変換するケーブルを自作し、JJ（LANケーブル延長コネクタ）を使って普段のCisco用コンソールケーブルと接続して使うことにしました。つまりこんな感じです↓

自作変換ケーブルの紹介

Cisco用コンソールケーブルをそのまま使えるように自作した変換ケーブルの詳細を説明します。

まず、D-Sub 9ピンのピン番号とそれに対応するCisco, SEILそれぞれのRJ45のコンソールポートのピン番号の対応関係を調べました。その対応関係をまとめると以下のようになります。

D-Sub 9ピン	SEIL RJ45	Cisco RJ45
1	1	5
2	3	3
3	2	6
4	6	7
5	5	4
6	4	2
7	8	8
8	7	1

この表から、SEILのコンソールポートの各ピンが、それぞれCiscoのコンソールポートのどのピンと対応しているかが分かります。例えばD-Subの3番ピンはSEILでは2番ピンと、Ciscoでは6番ピンと接続しています。そのため、SEIL側の2番ピンが6番ピンの位置になるように結線すれば、Cisco用コンソールケーブルとうまく接続できそうです。このような対応関係をもとにケーブルを作れば、Cisco用のコンソールケーブルがそのまま使えるのではないかと考えました。

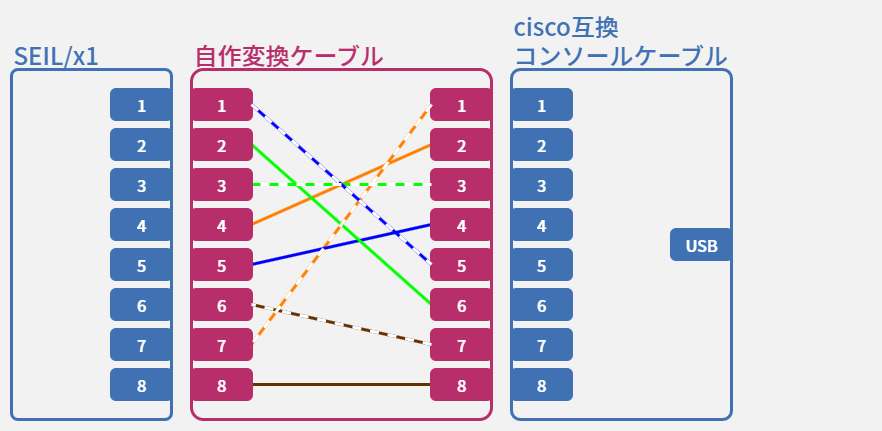

そこで、以下のようにケーブルを自作しました。色はコンソールケーブル側がいつもの順番（T568B）になるように決めています。
